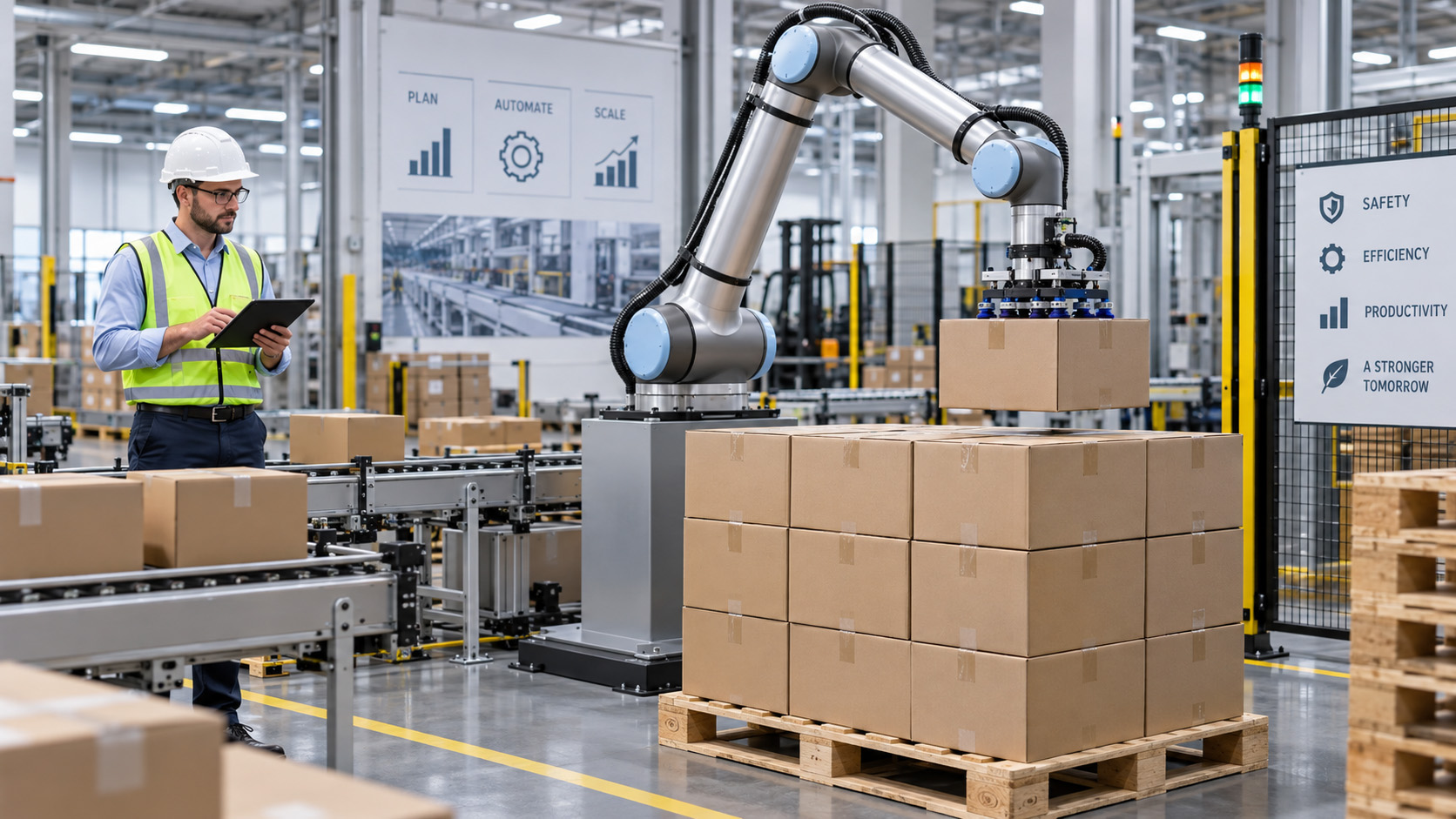

工場に最適なパレタイジングロボットの選び方

パレタイジングロボットは、設備全体の条件を検証して選びます。製品とハンドの総質量、継続的な処理能力、パレットのカバー範囲、包装の扱いやすさ、安全性、システム連携、ライフサイクルコストを確認しましょう。カタログ値を満たしていても、パレット交換を含む実運用で目標生産量を達成できるとは限りません。

工場責任者、生産技術担当者、購買担当者は、まず要求仕様書を作成しましょう。同じ条件でパレタイジングシステム全体を比較できるようになります。

1. 製品と生産条件を整理する

品目（SKU）ごとに、包装の最小・最大寸法、質量、材質、重心、コンベヤ出口での状態を記録します。中身が少ない段ボール箱、柔らかい袋、滑りやすいフィルム、想定される包装の損傷も対象に含めます。

平均・最大供給速度、シフト数、パレット寸法、積載高さ、積付けパターン、段間シート、許容されるはみ出し量を指定します。現在の要件と将来の増産要件を分け、拡張に必要な費用を確認しましょう。

2. ハンドを含めて可搬質量を計算する

搬送する質量には、製品だけでなくハンド、アダプター、手首に取り付ける機器も含まれます。候補機種の負荷線図、重心位置の制限、許容慣性を確認してください。Universal Robots の可搬質量資料では、重心との関係が説明されています。

計算例：12 kg の箱、5 kg のハンド、1 kg のアダプターなら合計は 18 kg です。同じ箱を一度に2個つかむ場合は 30 kg になります。これは計算例であり、機種の推奨ではありません。実際の動作も検証する必要があります。

最も重い構成と、重心の偏りが最も厳しい構成をそれぞれ確認しましょう。一律の余裕率だけでは、この確認の代わりになりません。

3. 瞬間速度ではなく継続処理能力を確認する

処理能力は、合意した運転時間内に正しく積み付けた箱数／分で定義します。把持、移動、配置、段間シート挿入、パレット交換、想定される異常復旧を含めます。複数個取りでは、把持回数／分と箱数／分を区別してください。

能力計算の例：毎分12箱が供給され、対象時間の80%だけ公称速度で生産できると仮定すると、必要な公称能力は 12 ÷ 0.80 = 15箱／分です。これは簡略化した仮定で、能力保証ではありません。バッファと供給ピークも別途検討します。

難しい製品と積付け位置で試験しましょう。扱いやすい箱による短時間の実演だけでは、継続的な生産能力を確認できません。

4. ロボット構成を比較する

| 構成 | 検討する用途 | 確認事項 |

| --- | --- | --- |

| 協働型パレタイジングシステム | 頻繁な品種変更や作業者のアクセス | 必要な安全対策を適用した状態での処理能力 |

| 専用の産業用パレタイザー | 繰り返し積載、重量物、高い処理能力 | 防護、パレット物流、連携範囲 |

| 6軸産業用ロボット | 製品姿勢の追加調整 | 動作経路、サイクルタイム、プログラムの複雑さ |

用途には重なりがあり、速度や可搬質量の一律の順位ではありません。同じ製品、配置、検収条件で具体的な設備を比較します。

5. 動作範囲・レイアウト・ハンドをまとめて検証する

最下段と最上段の全コーナーに加え、接近・退避経路を確認します。ハンド形状、コンベヤ高さ、パレット位置、昇降軸の有無をモデルに反映しましょう。公称リーチだけで有効範囲は判断できません。

パレット、コンベヤ、防護装置、フォークリフト通路、保守空間、制御盤を含めた面積を測定します。ロボットのベースが小さくても、設備全体が省スペースとは限りません。

実際の製品サンプルで把持試験を行います。真空ハンドでは漏れ、テープの継ぎ目、離脱動作を、機械式ハンドでは押しつぶし、隙間、支持状態を確認します。把持失敗や落下の検知と、荷崩れを招かない復旧手順も定義してください。

6. 発注前に安全性と連携を確認する

ハンド、製品、パレット搬送を含むアプリケーション全体を評価します。協働ロボットという名称だけで、安全柵なしの運転が成立するわけではありません。ISO 10218-2:2025は産業用ロボットのアプリケーションとセルを扱っています。現地で適用される要件はインテグレーターと確認しましょう。

コンベヤ信号、PLC 接続、上流停止、パレット準備完了信号、ストレッチ包装機との連携を合意します。レシピ変更、権限、バックアップ、停電後の再起動を実演してもらい、環境条件、電源・エアなどの供給、現地サービスも確認します。

7. 総コストと検収条件を比較する

ロボット、ハンド、コンベヤ、安全機器、設置、プログラム、教育を含む導入総額の内訳を求めます。保守、消耗品、エネルギー、ソフトウェア、想定停止の費用も運用比較に含めます。

単純回収期間 = 導入総投資額 ÷ 年間の正味運用便益。根拠のある削減可能費用を使い、新たな運用費を差し引きます。人員の配置転換が、そのまま現金支出の削減になるとは限りません。増産分は販売・利用できる場合に価値を持ちます。保守的なケースと想定ケースを比較し、便益を二重計上しないようにします。

工場出荷前・現地受入試験（FAT/SAT）では、代表 SKU、運転時間、継続処理能力、積載安定性、包装損傷、段取り替え、異常復旧、安全検証を合意します。責任分担と各性能保証の前提条件も記録します。

見積依頼チェックリスト

• 製品寸法、質量範囲、包装サンプル、SKU 一覧。
• 平均・最大供給速度、シフト、増産計画。
• パレット寸法、積載高さ、パターン、段間シート。
• 寸法入り配置図、供給設備、環境条件。
• 制御接続、パレット交換、後工程設備。
• 検収条件、サービス要件、導入予算。

この情報を使って UBT Robotics に相談できます。協働ロボット製品を確認し、配置検討と製品試験に基づく構成を依頼しましょう。

よくある質問

必要な可搬質量はどのように決めますか？

製品とハンドを合計し、実際の形状と動作で機種の制限を確認します。複数個取りの条件も個別に検証します。

小規模工場には必ず協働ロボットが適していますか？

いいえ。設備全体の面積、処理能力、アクセス、安全対策で判断します。工場規模だけでは決まりません。

1台で複数の製品を積み付けられますか？

ハンド、レシピ、供給方法が対応していれば検討できます。単一 SKU のバッチ切替と混載パレットは異なり、混載には順序と安定性の追加確認が必要です。

システムの価格はいくらですか？

用途と連携範囲を定義する必要があります。ロボット単体ではなく、同等のハンド、安全、パレット搬送、サポートを含む導入総額で比較してください。
